TECHNICAL CHARACTERISTICS
DESCRIPTION

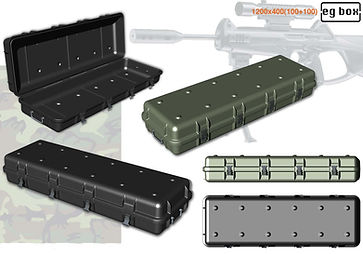

Ultra-rigid transport box for transporting sensitive products in extreme conditions.
USE
Army : transport of grenades, missiles, tools, electronic items
Firemen : transporting tools medical supplies
Medical : transporting vaccines and organs
Electronics : transport of sensitive items, computers
Humanitarian : transport of survival items, dropping by plane
Individuals : transporting fragile items
MANUFACTURING
- The containers are composed of two shells: One lower shell serving as the base, an upper shell serving as a cover, 4-6 hinges, two handles with spring-collapsible handles
- The closures ensure the connection between the base and the cover as well as pressure on a neoprene gasket.
- The container is made using an RRIM process (Reaction by molding and reinforced injection) Polyurethane-injected cover
- 1100 kg/m3, reinforced with fibers.
- Lacquer painted polyurethane
- Retention pins for stacking several cases
- Suitable for 120 x 80 cm pallets
- Gasket seals
Coefficient K nu :
Coefficient K, insulated version :
COLORS
Black, white, red, yellow, silver, khaki
Other colors upon demand with orders of 50 cases or more.
RESISTANCE
Tests carried out :
- Falling test : package weighted with 35 kg, falling 1.2 meters as per GAM EMB 1
- test 12
- Test of dropping by aircraft
- Test of impact on a point
- Test for vibration 1
- Test for vibration 2
- Leak test for rainwater : watering for 30 minutes according to GAM EMB 1 - test 01
- Immersion test : 48 hours at 0.2 meters as per GAM EMB 1 - test 00
- Crash test
- Temperature test:
Heat resistance : 16 hours at 70°C as per GAM EMB 1 - test 3
Cold resistance : 16 hours at -40°C as per GAM EMB 1 - test 5
OPTIONS
- Alarm
- Shielding against electromagnetic radiation (specific surface treatment)
- Customized internal design
- Insulation for transport in controlled temperature environments (2°C to 8°C or negative temperatures)
- GPS beacon
- telescopic support with rollers
- Chassis with wheels
- Custom boxes
- Missile transport
- Specific tools
- Electronics and IT equipment

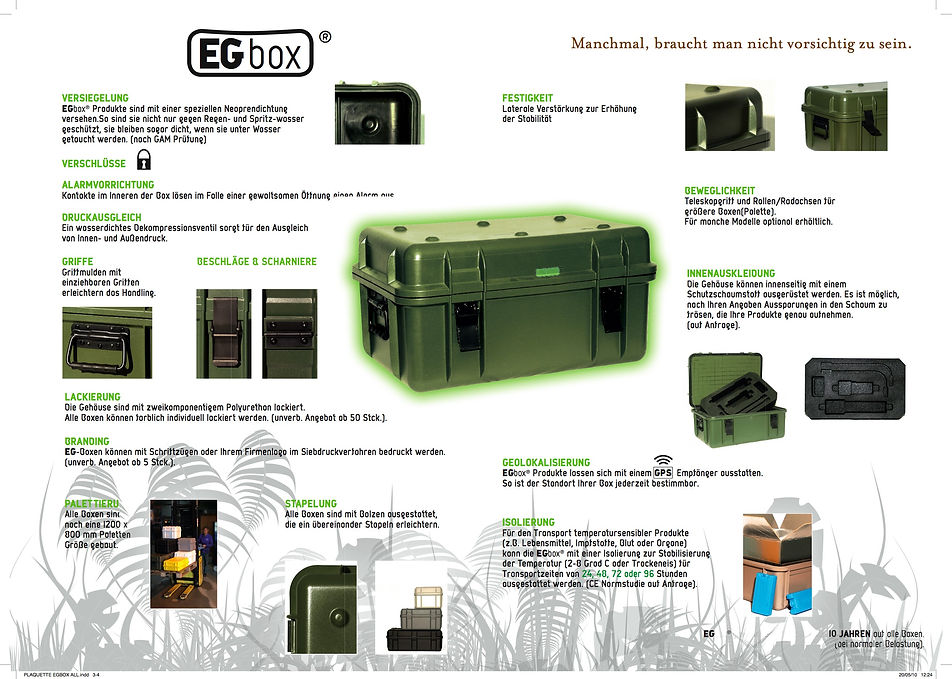

TECHNISCHE DATEN BESCHREIBUNG
Ultrastabile Boxen und Transportbehälter für den Transport empfindlicher Produkte unter extremen Bedingungen.
EINSATZBEREICHE
Militär : Transport von Werkzeug,elektronischen Gegenständen, Munition (Granaten, Raketen, Sprengköpfen, etc.),
Feuerwehr : Transport sensibler technischer und medizinischer Ausrüstung
Medizinischer Bereich : Transport von Blut und Organen
Elektronik : Transport empfindlicher Geräte (Computer, Messgeräte, etc.)
Humanitäre Hilfe : Transport lebenswichtiger Hilfsgüter (Nahrung, Medizin, etc.).Insbesondere bei Abwurf aus dem Flugzeug.
Privatpersonen : Zum Schutz und Transport wertvoller, zerbrechlicher Gegenstände.
AUSSTATTUNG :
- Die Boxen setzen sich aus zwei Gehäuseteilen zusammen. Die untere Gehäuseschale bildet das Fundament, die obere Schale dient als Abdeckung. 4-6 kräftige Verschlüsse/Scharniere verbinden Ober- und Unterschale und üben Druck auf die Neoprendichtungen aus.
- Jede Box ist mit zwei stabilen Griffen mit faltbarem Federgriff ausgerüstet.
- Die Behälter werden im R-RIM Verfahren hergestellt (Hochdruck)
- Das verwendete Material ist Faserverstärktes Polyurethan das eine Festigkeit von 1100kg/mg gewährleistet.
- Der farbige Lack ist ebenfalls hochfestes Polyurethan.
- Aufnahmezapfen ermöglichen das sichere Stapeln mehrerer Kisten
- Geeignet für 120 x 80 cm Paletten
- Neoprendichtung
K-Wert :
K-Wert, isolierte Version : (je nach Ausstattung)
Geprüft nach DIN/CE (Frauenhofer Institut)
FARBEN :
Schwarz, Weiß, Rot, Gelb, Silber, Khaki
Andere Farben auf Anfrage bei Bestellungen ab 50 Stck.
WIDERSTANDSFÄHIGKEITSTESTS :
Durchgeführte Tests :
- Fallversuch: mit 35 kg, Gewicht auf 1,2 Meter laut GAM, EMB 1 - Versuch 12
- Test Flugzeugabwurf
- Test Aufschlagpunkt
- Schwingungsversuch 1 und Schwingungsversuch 2
- Dichtheitsprüfung Regenwasser : Wässern 30 Minuten gemäß GAM, EMB, 1 - Versuch 01,
- Tauchprüfung: 48 Stunden unter 0,2 Meter Wasser laut GAM, EMB, 1 - Versuch 00
- Crashtest
- Temperaturprüfung :
Wärmebeständigkeit : 16 Stunden bei +70 Grad Celsius laut GAM, EMB, 1 - Versuch 3
Kältewiderstand : 16 Stunden bei -40 Grad Celsius laut GAM, EMB, 1 - Versuch 5
AUSSTATTUNGSOPTIONEN :
- Alarmvorrichtung
- Abschirmung gegen elektromagnetische Strahlung (spezielle Oberflächenbehandlung)
- Individuelle Innenausstattung
- Isolierung für den Transport in kontrollierten Temperaturumgebungen (2 Grad Celsius - 8 Grad Celsius oder Negativwerte)
- GPS Geolokalisierungssignal
- Teleskopgriff mit Rollen
- Fahrgestell mit Rädern
- Kundenindividuell konstruierte Boxen
- Raketentransport
- Spezifische Werkzeuge
- Elektronik und IT Ausrüstung
Caractéristiques techniques
Désignation
Valise de transport ultra-rigide pour transport de produits sensibles dans des conditions extrêmes.
Utilisation
Armée : transport de grenades, missiles, outillage, matériel électronique
Pompier : transport d’outillage, boîte à pharmacie
Médical : transport de vaccins et d’organes
Electronique : transport de matériel sensible, ordinateurs
Humanitaire : transport de matériel de survie, largage par avion
Particulier : transport d’objet fragile
Fabrication :
- Les conteneurs sont composés de deux coquilles : Une coquille inférieure servant de fond, une coquille supérieure servant de couvercle, 4 à 6 charnières, 2 poignées rabattables à ressort.
- Les fermetures assurent la liaison entre le fond et le couvercle ainsi que la pression sur un joint néoprène.
- Le conteneur est réalisé suivant le procédé RRIM (Réaction par Moulage et Injection Renforcée).
Enveloppe en polyuréthane injecté
- 1100 kg/m3, renforcé aux fibres.
- Laqué peinture polyuréthane
- Plots de maintien pour gerbage de plusieurs valises.
- Adapté aux palettes 120 x 80 cm
- Joints d’étanchéité
Coefficient K nu :
Coefficient K version isolée : selon modèle
Coloris :
Noir, blanc, rouge, jaune, argent, kaki.
Autre coloris sur demande à partir de 50 valises par référence.
Résistances :
Tests réalisés :
- Test de chute : emballage lesté avec 35 kg, chute de 1,2 mètre selon GAM EMB 1 - Essai 12
- Test de largage par avion
- Test d’impact par une pointe
- Test de vibration 1
- Test de vibration 2
- Test d’étanchéité à la pluie : arrosage pendant 30mn selon GAM EMB 1 - Essai 01
- Test d’immersion : 48 heures à 0,2m selon GAM EMB 1 - Essai 00
- Test d’écrasement
- Test de température :
Résistance à la chaleur : 16 heures à 70°C selon GAM EMB 1 - Essai 3
Résistance au froid : 16 heures à -40°C selon GAM EMB 1 - Essai 5
Options :
- Aménagement intérieur sur mesure
- Isolation pour le transport en température dirigé (2°C à 8°C ou températures négatives)
- Balise GPS
- Support télescopique avec roulettes
- Châssis sur roulettes
- Boîtes sur mesures
- Transport de missiles
- Outillage spécifique
- Matériel électronique et informatique
